W nowoczesnych systemach grzewczych, opartych na pompach ciepła i rozbudowanych instalacjach solarnych, duże zasobniki ciepła (buforowe oraz CWU) pełnią rolę serca układu. Jednak nawet najbardziej zaawansowany technologicznie zbiornik nie będzie pracował poprawnie bez odpowiednio dobranego systemu stabilizacji ciśnienia. Naczynie przeponowe (wzbiorcze) to element, który często jest traktowany po macoszemu, a tymczasem to on decyduje o bezpieczeństwie instalacji i trwałości zaworów bezpieczeństwa.

Przygotowaliśmy techniczne kompendium wiedzy na temat doboru naczyń wzbiorczych do układów o dużych zładach wody. Dowiesz się stąd, jak fizyka rozszerzalności cieplnej wpływa na Twój system i dlaczego „rozmiar ma znaczenie”.

Fizyka zjawiska: Dlaczego woda potrzebuje miejsca?

Woda jest cieczą niemal nieściśliwą. Gdy podgrzewamy ją w zamkniętym układzie, jej gęstość maleje, a objętość właściwa rośnie. Jeśli nie zapewnimy jej dodatkowej przestrzeni, ciśnienie w instalacji wzrośnie gwałtownie, co doprowadzi do otwarcia zaworu bezpieczeństwa i wyrzutu medium.

Dla przykładu: podgrzanie wody z 10 do 80 stopni powoduje wzrost jej objętości o około 3,6%. Przy buforze o pojemności 1000 litrów, musimy skompensować aż 36 litrów samej „dodatkowej” wody. Zadaniem naczynia przeponowego jest przejęcie tej nadwyżki i oddanie jej do układu, gdy temperatura spadnie.

Budowa i rodzaje naczyń przeponowych

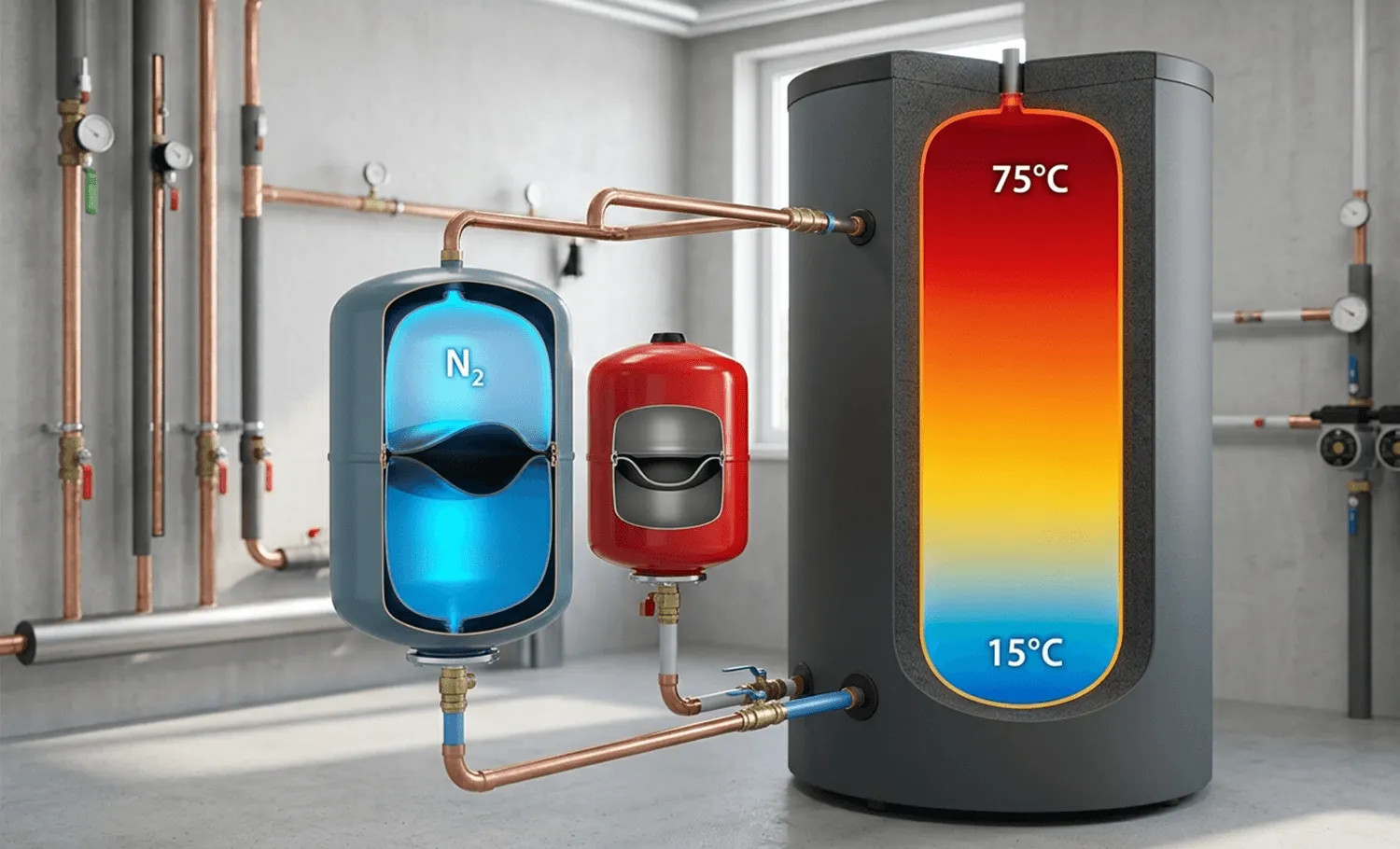

Naczynie przeponowe to stalowy zbiornik podzielony wewnątrz na dwie części przez elastyczną membranę (przeponę). Po jednej stronie znajduje się poduszka gazowa (zazwyczaj azot), a po drugiej woda z instalacji.

Naczynia do instalacji C.O. (zazwyczaj czerwone)

Służą do kompensacji wody grzewczej w układzie zamkniętym. W dużych zasobnikach buforowych membrana musi być odporna na stałe obciążenia termiczne. W 2026 roku standardem są membrany niewymienne z kauczuku SBR lub butylowego, charakteryzujące się niską dyfuzją gazu.

Naczynia do wody użytkowej CWU (zazwyczaj niebieskie lub białe)

Muszą posiadać atest higieniczny PZH, ponieważ mają kontakt z wodą pitną. Membrany wykonane są z gumy EPDM. W przypadku dużych zasobników CWU (np. 500-1000 litrów), kluczowe jest stosowanie naczyń przepływowych. Zapobiegają one stagnacji wody wewnątrz naczynia, co eliminuje ryzyko namnażania się bakterii Legionella.

Techniczne parametry doboru – algorytm obliczeniowy

Dobór naczynia do dużego bufora nie może odbywać się „na oko”. Stosujemy precyzyjne parametry obliczeniowe zgodne z normą PN-EN 12828.

Aby poprawnie wyliczyć pojemność nominalną naczynia (Vn), musimy znać:

1. Całkowita pojemność instalacji: Suma wody w buforze, rurach i odbiornikach.

2. Współczynnik rozszerzalności: Zależny od maksymalnej temperatury zasilania.

3. Rezerwa wody: Przyjmuje się min. 0,5% pojemności układu (nie mniej niż 3 litry).

4. Ciśnienie wstępne: Ciśnienie gazu w naczyniu (powinno być o 0,2 bar niższe niż ciśnienie statyczne instalacji).

5. Ciśnienie końcowe : Zazwyczaj o 0,5 bar niższe niż ciśnienie otwarcia zaworu bezpieczeństwa.

Specyfika dużych układów: Kaskada naczyń

W przypadku bardzo dużych zasobników ciepła (powyżej 2000 litrów, jedno naczynie przeponowe może mieć gigantyczne gabaryty (np. 300\-500 litrów). W takich sytuacjach inżynierowie często decydują się na połączenie równoległe kilku mniejszych naczyń.

Zalety kaskady naczyń:

• Łatwiejszy transport i montaż: Mniejsze zbiorniki łatwiej przenieść przez wąskie drzwi kotłowni.

• Bezpieczeństwo (redundancja): Awaria (pęknięcie membrany) jednego naczynia nie powoduje natychmiastowego unieruchomienia całego systemu.

• Precyzyjna kompensacja: Możliwość dokładniejszego dostosowania objętości do niestandardowych zładów.

Ciśnienie wstępne – najczęstszy błąd serwisowy

Nawet naczynie o pojemności 100 litrów nie spełni swojej roli, jeśli ciśnienie gazu będzie nieprawidłowe.

Ważne: Ciśnienie wstępne sprawdzamy zawsze na pustym naczyniu (po odłączeniu od instalacji lub spuszczeniu wody z naczynia).

Jeśli ciśnienie wstępne jest zbyt wysokie, woda w ogóle nie wpłynie do naczynia. Jeśli zbyt niskie – naczynie zostanie zalane wodą prawie całkowicie już przy zimnej instalacji, nie pozostawiając miejsca na rozszerzalność po podgrzaniu. W Sanitech rekomendujemy regularną kontrolę ciśnienia azotu przynajmniej raz w roku, po zakończeniu sezonu grzewczego.

Lokalizacja i montaż w dużych kotłowniach

Przy dużych zasobnikach ciepła miejsce wpięcia naczynia ma znaczenie krytyczne:

1. Strona ssawna pompy: Naczynie powinno być wpięte po stronie ssawnej pompy obiegowej, aby uniknąć dynamicznych zmian ciśnienia wpływających na pracę membrany.

2. Odcięcie serwisowe: Każde naczynie musi być wyposażone w zawór szybkozłącza (zawór rewizyjny). Pozwala on na odcięcie naczynia i spuszczenie z niego wody w celu kontroli ciśnienia gazu bez konieczności opróżniania całego bufora (1000 litrów wody!).

3. Temperatura: Starajmy się wpinać naczynia na powrocie instalacji, gdzie temperatura wody jest najniższa. Przedłuża to żywotność gumowej membrany.

Podsumowanie

Dobór naczyń przeponowych do dużych zasobników ciepła to proces, który wymaga połączenia wiedzy z zakresu fizyki, matematyki i praktyki instalatorskiej. Prawidłowo dobrane naczynie chroni instalację przed skokami ciśnienia, zapobiega zapowietrzaniu się układu i chroni drogą armaturę przed przedwczesnym zużyciem.
