Dynamiczny rozwój technologii odnawialnych źródeł energii, w tym systemów solarnych, sprawił, że instalacje solarne stały się standardem w wielu domach jednorodzinnych. Kluczową rolę w poprawnym funkcjonowaniu takich systemów odgrywają odpowiednio dobrane rury i złączki. Ich jakość, materiał wykonania oraz dopasowanie do konkretnej instalacji mogą decydować o wydajności systemu, jego trwałości i kosztach eksploatacyjnych. Niniejszy artykuł kompleksowo omawia, jakie cechy powinny posiadać rury i złączki w systemach solarnych, jakie są dostępne rodzaje i co warto wiedzieć przed dokonaniem wyboru.

Rola rur i złączek w instalacjach solarnych

W instalacjach solarnych rury i złączki pełnią funkcję transportu nośnika ciepła (najczęściej glikolu), który odbiera energię cieplną z kolektorów słonecznych i dostarcza ją do zbiorników magazynujących ciepłą wodę użytkową (CWU). Ich jakość i odporność wpływają na efektywność wymiany ciepła oraz minimalizację strat energetycznych.

Kluczowe role rur i złączek w systemach solarnych to:

• Transport płynu solarnego w zamkniętym obiegu instalacji,

• Zapewnienie szczelności systemu, aby uniknąć strat ciepła i wycieków glikolu,

• Odporność na wysokie temperatury, szczególnie w sytuacji stagnacji kolektorów,

• Odporność na ciśnienie, które może się zmieniać w zależności od pracy pompy obiegowej i różnicy temperatur,

• Minimalizacja strat ciepła dzięki odpowiedniej izolacji i jakości materiału rur.

Rodzaje rur solarnych stosowanych w systemach solarnych

Przy wyborze rur do instalacji solarnych warto zwrócić uwagę na ich materiał wykonania oraz parametry techniczne. Oto najczęściej stosowane rodzaje rur:

1. Rury miedziane

Rury miedziane to najpopularniejsze rozwiązanie w systemach solarnych, zwłaszcza w instalacjach wysokotemperaturowych.

Zalety solarnych rur miedzianych:

• Wysoka odporność na wysokie temperatury (do 250°C w sytuacjach stagnacji),

• Doskonała przewodność cieplna, która pozwala na efektywny transfer ciepła,

• Trwałość i odporność na korozję,

• Szczelność po prawidłowym wykonaniu połączeń lutowanych lub zaciskanych.

Wady solarnych rur miedzianych:

• Wysoki koszt materiału i montażu,

• Wymagają izolacji termicznej, aby zminimalizować straty ciepła,

• Konieczność użycia specjalistycznych narzędzi do montażu.

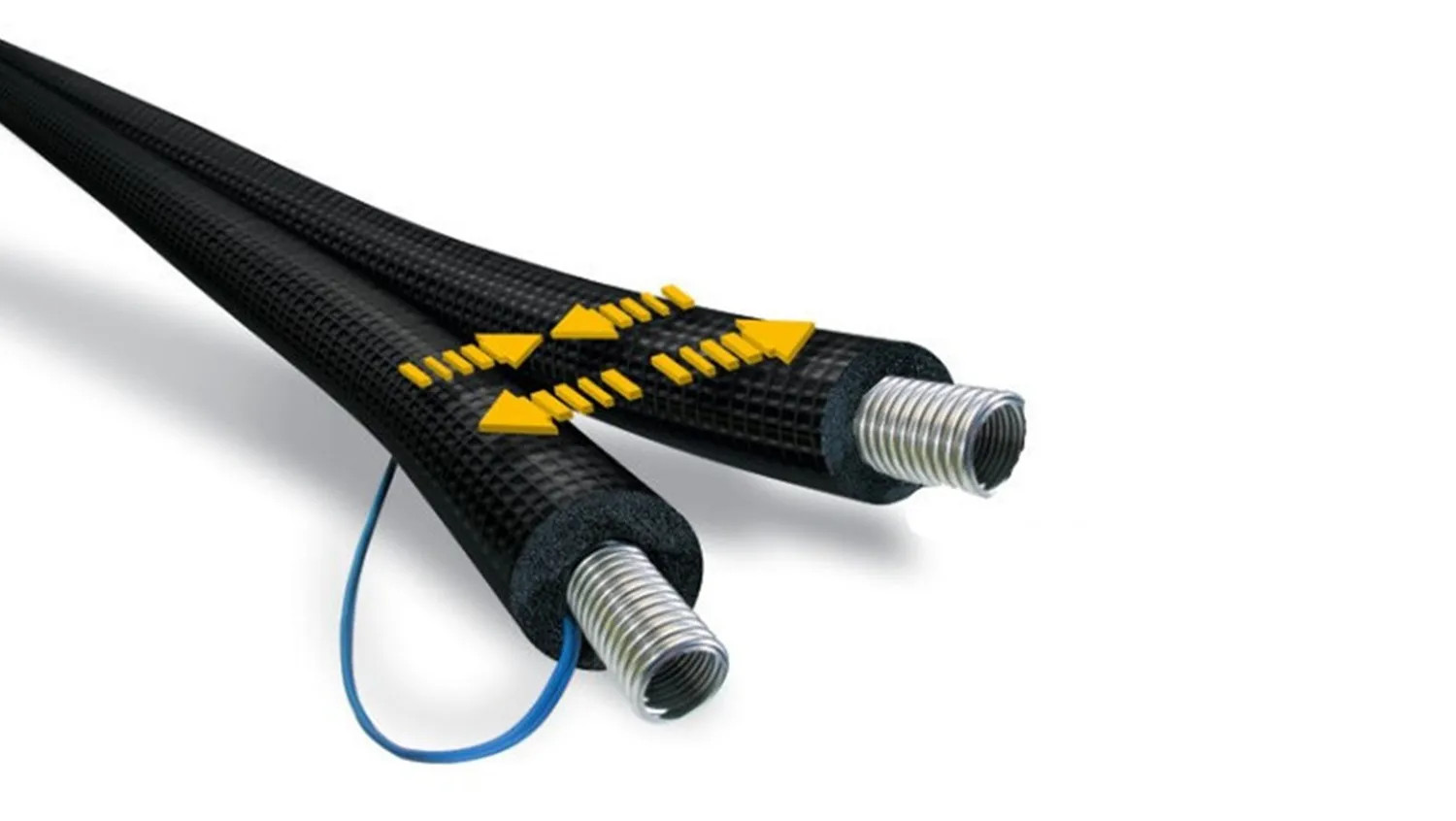

2. Rury ze stali nierdzewnej falistej (elastycznej)

Elastyczne rury solarne ze stali nierdzewnej są coraz częściej stosowane w nowoczesnych instalacjach solarnych.

Zalety rur solarnych ze stali nierdzewnej:

• Elastyczność, co ułatwia montaż nawet w trudno dostępnych miejscach,

• Wysoka odporność na temperatury do 180–200°C,

• Odporność na korozję i ciśnienie,

• Szybszy i mniej skomplikowany montaż w porównaniu do rur miedzianych.

Wady rur solarnych ze stali nierdzewnej:

• Nieco niższa przewodność cieplna niż miedź,

• Wymagają odpowiedniej izolacji termicznej.

Rury solarne z tworzyw sztucznych (Rury PEX i PERT)

Rury z tworzyw sztucznych są tańszą alternatywą dla rur miedzianych i stalowych, jednak ich zastosowanie jest ograniczone.

Zalety rur solarnych z tworzyw sztucznych:

• Lekkość i łatwość montażu,

• Odporność na korozję chemiczną i osadzanie się kamienia,

• Niższy koszt zakupu i instalacji.

Wady rur solarnych z tworzyw sztucznych:

• Ograniczona odporność na wysokie temperatury (maksymalnie 95–110°C),

• Krótsza trwałość w porównaniu do rur miedzianych i stalowych,

• Niska odporność na ciśnienia przy bardzo wysokich temperaturach.

Złączki do rur solarnych – kluczowe elementy zapewniające szczelność

Złączki do rur solarnych w systemach instalacji słonecznych pełnią kluczową rolę w utrzymaniu szczelności instalacji. Ich rodzaj musi być dobrany odpowiednio do materiału rur oraz parametrów pracy systemu.

Rodzaje złączek:

1. Złączki lutowane – stosowane głównie przy rurach miedzianych. Charakteryzują się trwałością i odpornością na wysokie temperatury.

2. Złączki zaciskowe (press) – szybkie w montażu i bezpieczne, szczególnie popularne w systemach ze stalą nierdzewną.

3. Złączki skręcane – stosowane w systemach, gdzie wymagana jest możliwość demontażu (np. przy konserwacji).

4. Złączki kompozytowe – przeznaczone dla rur z tworzyw sztucznych, zapewniające szczelność przy umiarkowanych temperaturach i ciśnieniu.

Warto pamiętać: W instalacjach złączki do rur solarnych powinny być odporne na korozję i wysoką temperaturę, aby system mógł działać efektywnie przez wiele lat.

Jakie kryteria należy uwzględnić przy wyborze rur i złączek?

1. Odporność na wysoką temperaturę – rury i złączki do rur solarnych muszą wytrzymywać temperatury w przedziale 150–250°C, zwłaszcza w sytuacjach stagnacji kolektorów.

2. Odporność na ciśnienie – parametry rur powinny uwzględniać maksymalne ciśnienie robocze w systemie (zwykle do 10 bar).

3. Trwałość i odporność na korozję – materiał powinien zapewniać wieloletnią, bezawaryjną pracę.

4. Przewodność cieplna – ma szczególne znaczenie w rurach miedzianych, które charakteryzują się najwyższą wydajnością.

5. Koszty zakupu i montażu – należy uwzględnić całkowite koszty materiałów i robocizny, a także opłacalność długoterminową.

6. Izolacja termiczna – odpowiednia izolacja minimalizuje straty ciepła, co zwiększa efektywność systemu.

Podsumowanie

Wybór odpowiednich rur i złączek w systemach solarnych to kluczowy krok do zapewnienia efektywności i trwałości instalacji. Należy uwzględnić materiał rur, parametry techniczne, izolację termiczną oraz koszty montażu. Rury miedziane oferują najwyższą wydajność cieplną, jednak alternatywą mogą być rury ze stali nierdzewnej, które są tańsze i łatwiejsze w montażu. Prawidłowo dobrane komponenty pozwolą cieszyć się niezawodnym i energooszczędnym systemem solarnym przez wiele lat.
