Jeszcze kilkanaście lat temu miedź i stal były niekwestionowanymi królami instalacji grzejnikowych. Wejście na rynek rur wielowarstwowych typu PEX-Al-PEX (polietylen sieciowany – aluminium – polietylen) oraz PERT-Al-PERT zmieniło zasady gry. Ich elastyczność, szybkość montażu i brak korozji przekonały rzesze instalatorów. Jednak wraz z popularnością pojawiły się pytania o granice bezpieczeństwa: czy "plastikowa" rura naprawdę poradzi sobie z parametrami tradycyjnej instalacji CO?

Jako specjaliści Sanitech, bazując na normach technicznych i wieloletniej praktyce, sprawdzamy, gdzie kończy się wytrzymałość rur wielowarstwowych i dlaczego diabeł tkwi w tzw. klasach zastosowania.

1. Anatomia rury wielowarstwowej a wysoka temperatura

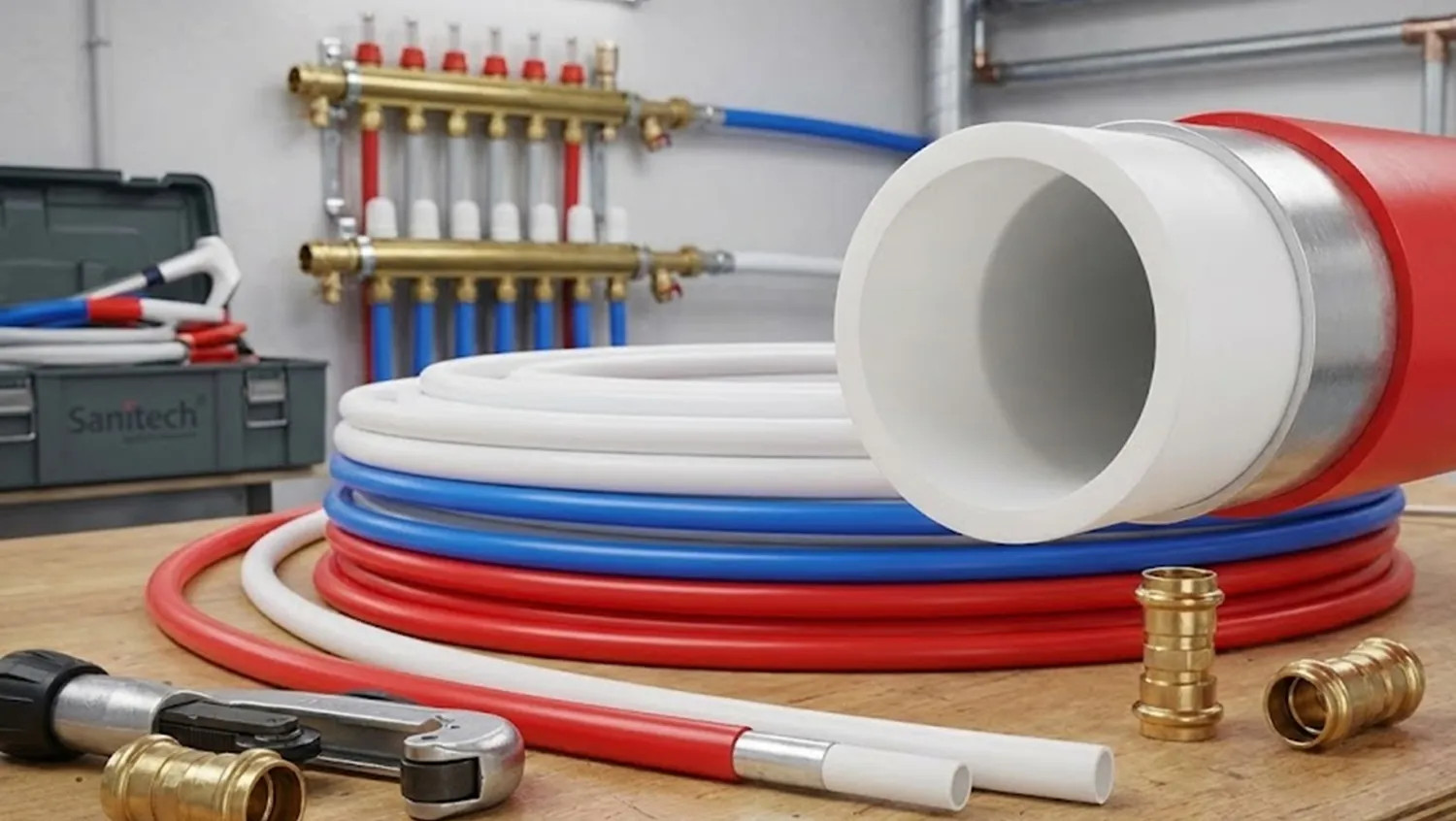

Aby zrozumieć, dlaczego rura wielowarstwowa zachowuje się inaczej niż zwykły wąż ogrodowy, musimy spojrzeć na jej przekrój. To konstrukcja kompozytowa, w której każda warstwa ma swoje zadanie:

• Warstwa wewnętrzna (PEX lub PERT): Odpowiada za odporność chemiczną i gładkość powierzchni (brak osadów).

• Warstwa aluminium (Al): To szkielet rury. Redukuje rozszerzalność cieplną i stanowi 100-procentową barierę antydyfuzyjną (tlen nie przenika do wody, co chroni kocioł i grzejniki przed korozją).

• Warstwa zewnętrzna: Chroni aluminium przed uszkodzeniami mechanicznymi i wpływem środowiska.

W instalacjach wysokotemperaturowych kluczowy jest klej łączący te warstwy. W rurach niskiej jakości to właśnie on poddaje się pierwszy, prowadząc do tzw. rozwarstwienia (delaminacji), co skutkuje szybką awarią pod wpływem ciśnienia.

2. Klasy zastosowania według normy ISO 10508

To tutaj kryje się odpowiedź na pytanie o wytrzymałość. Europejskie normy dzielą rury z tworzyw sztucznych na tzw. klasy zastosowania. Dla systemów grzewczych najważniejsze są dwie:

Klasa 4: Ogrzewanie podłogowe i grzejniki niskotemperaturowe

Systemy te pracują zazwyczaj przy parametrach wody 40-60 stopni. Tutaj rury wielowarstwowe czują się najlepiej i ich żywotność jest szacowana na ponad 50 lat.

Klasa 5: Grzejniki wysokotemperaturowe

To klasa, która interesuje nas najbardziej. Dotyczy ona zasilania tradycyjnych grzejników panelowych lub żeliwnych. Norma przewiduje tu:

• Temperaturę roboczą: 80 stopni

• Temperaturę maksymalną: 90 stopni

• Temperaturę awaryjną: 100 stopni (maksymalnie przez 100 godzin w całym cyklu 50-letniej eksploatacji).

Jeśli Twoja instalacja pracuje na parametrach 75/65 stopni dobrej jakości rura PEX-Al-PEX z certyfikatem Klasy 5 (np. marek KAN-therm, Wavin czy Uponor dostępnych w Sanitech) jest całkowicie bezpieczna.

3. Ciśnienie vs Temperatura – pułapka korelacji

Wielu użytkowników patrzy na nadruk na rurze: "PN 10" (ciśnienie nominalne 10 bar) i zakłada, że rura wytrzyma tyle zawsze. To błąd. Wytrzymałość tworzyw sztucznych na ciśnienie maleje wraz ze wzrostem temperatury.

W temperaturze 20 stopni rura może wytrzymać nawet 30-40 barów zanim pęknie. Jednak przy 95 stopniach jej wytrzymałość drastycznie spada. Dlatego w profesjonalnych projektach stosuje się tzw. szeregi wymiarowe SDR. W Sanitech rekomendujemy, aby w instalacjach wysokotemperaturowych CO stosować wyłącznie rury przeznaczone do pracy pod ciśnieniem 10 bar przy temperaturze 90 stopni.

4. Rozszerzalność liniowa – cichy zabójca instalacji

Wysoka temperatura oznacza ruch. Stal i miedź rozszerzają się nieznacznie, rury PEX bez wkładki aluminiowej – ogromnie. Rury wielowarstwowe są kompromisem.

• Współczynnik rozszerzalności: Dla PEX-Al-PEX wynosi on ok. .0,025mm

• To oznacza, że 10-metrowy odcinek rury przy podgrzaniu o 50 stopni wydłuży się o 12.5 mm.

Jeśli rura zostanie zamontowana "na sztywno" w uchwytach bez kompensacji (pętli lub zakrętów typu L/U), naprężenia powstałe podczas stygnięcia i nagrzewania mogą wyrwać rurę ze złączki lub doprowadzić do zmęczenia materiału aluminium.

5. Gdzie leży "czerwona linia"? Czego PEX nie wybaczy?

Mimo zaawansowanej technologii, istnieją miejsca, gdzie rura wielowarstwowa nie powinna być stosowana:

1. Kotły na paliwo stałe bez bufora: Stare piece "śmieciuchy" nie mają precyzyjnej kontroli temperatury. Wypadnięcie żaru na podajnik lub brak prądu przy pracującej pompie może doprowadzić do zagotowania wody. Temperatura powyżej 110 stopni niszczy strukturę polietylenu niemal natychmiast.

2. Bezpośrednie wyjście z kotła: Pierwszy metr instalacji za kotłem stałopalnym powinien być wykonany z miedzi lub stali. Tworzy to bufor bezpieczeństwa przed uderzeniem gorąca.

3. Instalacje solarne: Płyn w kolektorach słonecznych w stanie stagnacji może osiągać 180-200 stopni. Użycie tam rury PEX to prosta droga do katastrofy.

6. Złączki zaprasowywane vs skręcane w CO

W instalacjach wysokotemperaturowych, gdzie rury stale "pracują", wybór złączki ma znaczenie krytyczne.

• Złączki skręcane: Uszczelnienie opiera się na docisku nakrętki. Pod wpływem zmian temperatury połączenie to może się poluzować (tzw. pełzanie tworzywa). Wymagają one okresowej kontroli i dokręcania.

• Złączki zaprasowywane (Press): Dzięki stalowej tulei zaciśniętej profesjonalną praską, połączenie jest odporne na wibracje i ruchy termiczne. To jedyne rozwiązanie, które polecamy w Sanitech do instalacji wysokotemperaturowych ukrywanych w bruzdach ściennych.

Podsumowanie

Rury wielowarstwowe to doskonałe rozwiązanie do instalacji wysokotemperaturowych, pod warunkiem, że trzymamy się granic wyznaczonych przez Klasę 5.

Problemy zaczynają się tam, gdzie brak jest kontroli nad źródłem ciepła. Pamiętaj – "plastik" nie wybacza zagotowania wody tak cierpliwie jak stal.
